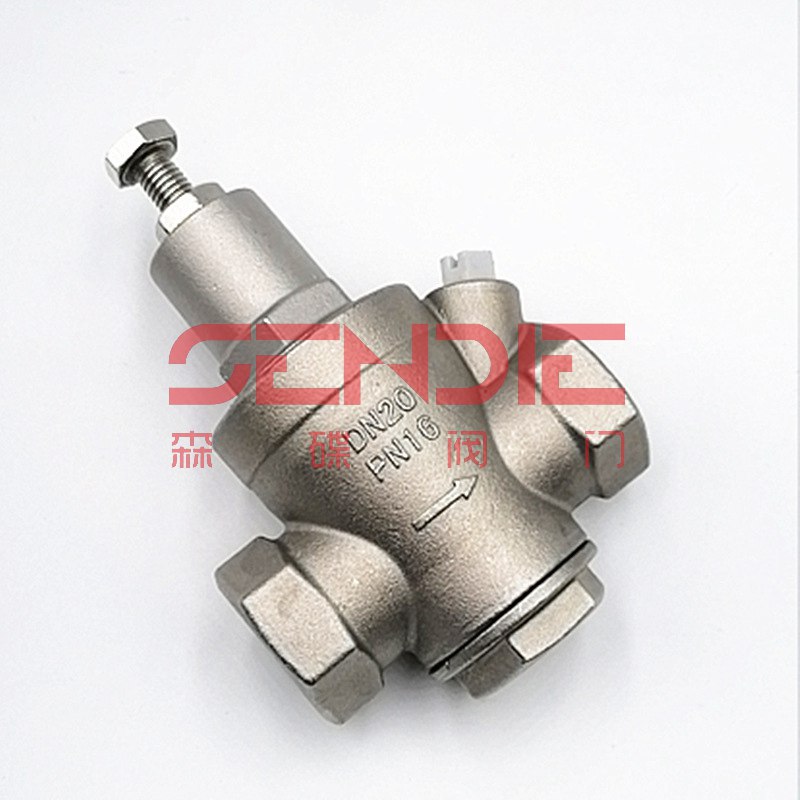

絲扣減壓閥產品概述
絲扣減壓閥由主閥和導閥兩部分組成。內螺紋連接先導活塞式蒸汽減壓閥主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。內螺紋連接先導活塞式蒸汽減壓閥導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
絲扣減壓閥主要技術參數
公稱壓力Mpa | 1.6 | 2.5 |
殼體試驗壓力Mpa＊ | 2.4 | 3.75 |
密封試驗壓力Mpa | 1.6 | 2.5 |
最高進口壓力Mpa | 1.6 | 2.5 |
出口壓力范圍Mpa | 0.1-1.0 | 0.1-1.6 |
壓力特性偏差Mpa△P2P | GB12246-1989 | |
流量特性偏差Mpa△P2G | GB12246-1989 | |
最小壓差 | 0.15 | 0.15 |
滲漏量 | GB12245-1989 | |
絲扣減壓閥主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 閥盤 | 2Cr13 |
缸套 | 2Cr13/25鍍硬鉻 |
活塞 | 2Cr13/銅合金 |
活塞環 | 合金鑄鐵 |
導閥座 導閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主閥彈簧 | 50CrVA |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
絲扣減壓閥連接尺寸
公稱通徑DN | G | L | H | Hl |
15 | 1/2" | 140 | 295 | 90 |
20 | 3-4" | 140 | 330 | 98 |
25 | 1" | 160 | 330 | 110 |
32 | 1-1/4" | 180 | 330 | 110 |
40 | 1-1/4" | 200 | 345 | 125 |
50 | 2" | 230 | 345 | 125 |
