產品詳情

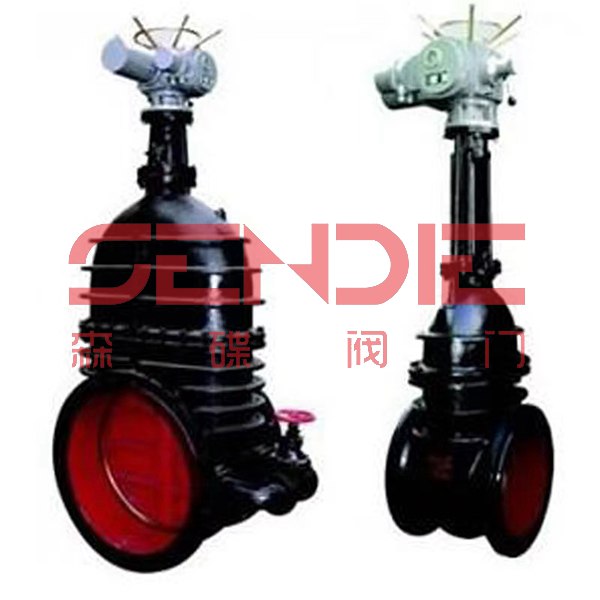

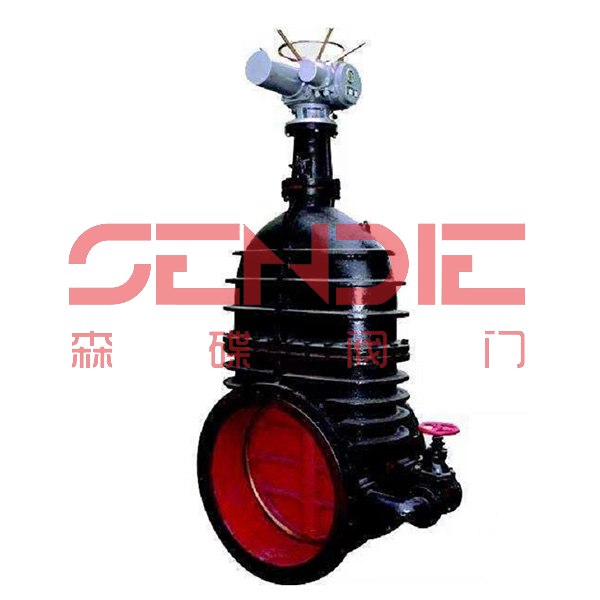

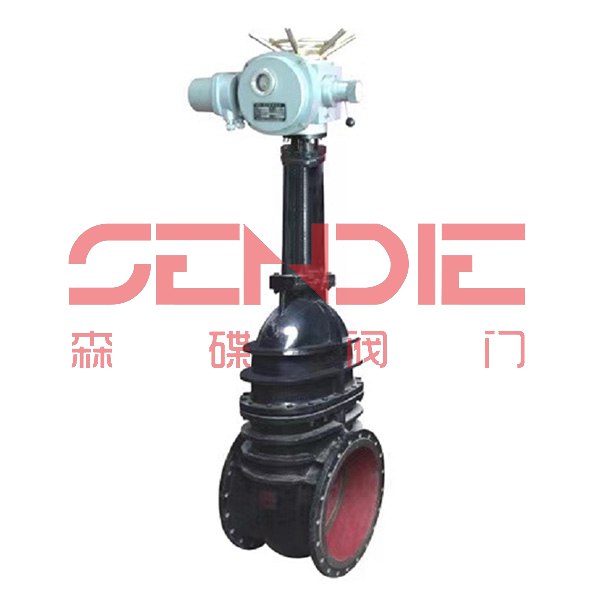

Z942W-1電動煤氣閘閥 煤氣專用閥適用介質 水廠、電廠、焦化廠、、、污水處理廠、海水、石油、水蒸氣、化學、煤氣
【詳細說明】
Z942W-1 電動煤氣閘閥 煤氣專用閥性能規范：
| 型號 | 公稱壓力 MPa | 試驗壓力 | 工作溫度℃ | 適用介質 | |
| 強度（水） | 密封（水） | ||||
| Z942W | 0.1 | 0.2 | 0.11 | ≤100 | 煤氣 |
主要零件材料:
| 零件名稱 | 材料 |
| 閥體 | HT200灰鑄鐵 |
| 閥蓋 | HT200灰鑄鐵 |
| 手輪 | HT200灰鑄鐵 |
| 閥板 | 本體 |
| 閥桿 | 45*碳素鋼 |
| 填料 | 油浸石棉盤根 |
| 墊片 | 橡膠石棉板 |
Z942W-1 電動煤氣閘閥 煤氣專用閥主要外形及連接尺寸：
| 公稱通徑 DN（mm） | 主要結構尺寸（mm） | 重量 （Kg） | ||||||||||
| L | D | D1 | D2 | b | z--d | H | H1 | L1 | L2 | Do | ||
| 450 | 330 | 590 | 550 | 518 | 28 | 16----23 | 2318 | 1283 | 394 | 647 | 320 | |
| 500 | 350 | 640 | 600 | 568 | 30 | 16---23 | 2423 | 1707 | 394 | 647 | 320 | |
| 600 | 390 | 755 | 705 | 670 | 30 | 20—25 | 2563 | 1974 | 394 | 647 | 320 | |
| 700 | 430 | 860 | 810 | 775 | 32 | 24—25 | 2967 | 2269 | 394 | 647 | 320 | |
| 800 | 470 | 975 | 920 | 880 | 34 | 24—30 | 3383 | 2557 | 446 | 720 | 400 | |
| 900 | 510 | 1075 | 1020 | 980 | 36 | 24—30 | 3743 | 2837 | 446 | 720 | 400 | |
| 1000 | 550 | 1175 | 1120 | 1080 | 36 | 28---30 | 3993 | 3027 | 446 | 720 | 400 | |
| 1200 | 700 | 1375 | 1320 | 1280 | 40 | 32---30 | 4847 | 3714 | 556 | 905 | 500 | |
| 1400 | 900 | 1575 | 1520 | 1480 | 44 | 36---30 | 5515 | 4228 | 556 | 905 | 500 | |
| 1600 | 1000 | 1785 | 1730 | 1690 | 48 | 40---30 | 6265 | 4768 | 556 | 905 | 500 | |
| 1800 | 1500 | 1985 | 1930 | 1890 | 50 | 44---30 | 7216 | 5263 | 556 | 905 | 500 | |
| 2000 | 1800 | 2185 | 2130 | 2090 | 54 | 48---30 | 7985 | 6072 | 556 | 905 | 500 | |
